    Centric Guide® 3D
    Warum Bissnahmen immer noch analog erstellen?
  • slider centric guide 3D
    Centric Guide® 3D
    Dabei geht es digital einfacher, schneller, reproduzierbarer.

wagnerBissnahme klingt so einfach. Dabei ist eine Bissnahme ein hochkomplexer Arbeitsschritt, bei dem der in drei Dimensionen bewegliche Unterkiefer in exakt einer Position zum Oberkiefer definiert werden muss. Denn genau in dieser einen Position wird dann die gewünschte Zahnversorgung im Artikulator gefertigt. Doch was passiert, wenn diese eine Position nicht exakt ermittelt werden kann? Dann kommt das Teamwork von Zahnarzt/in und Zahntechniker/in an seine Grenzen. Wie in vielen Bereichen ist auch hier die Digitalisierung eine echte Hilfe. Warum also eine Bissnahme noch analog generieren, wenn es digital viel einfacher und sicherer möglich ist?

Wir, die theratecc GmbH & Co. KG haben gemeinsam mit der TU Chemnitz über 10 Jahre intensiv zu diesem Thema geforscht. Die Ergebnisse dürfen als zukunftsweisend bezeichnet werden. Genau aus diesem Grund wurde die Entwicklung dieser patentierten 3D-Technologie durch das Zentrale Innovationsprogramm Mittelstand (ZIM) des Bundesministeriums für Wirtschaft und Energie und der Europäischen Union gefördert. Dank dieser neuen Sensortechnik kann die gewünschte zentrische Relation im Mund dreidimensional erfasst, auf einem Tablet-PC visualisiert und sofort im Mund in eine reproduzierbare Bissnahme überführt werden.

Vertrauen Sie bei der Bissnahme auf unsere Konzepte mit über 10 Jahren Erfahrung aus Forschung und Entwicklung. Nutzen Sie Centric Guide® 3D in Ihrem Alltag und schließen ganz nebenbei eine der letzten analogen Lücken im digitalen Fertigungsprozess.



ZTM Christian Wagner
Geschäftsführer theratecc GmbH & Co. KG und mehrfacher Patentinhaber

Indikation

Digitale Bissnahme für alle Indikationsbereiche

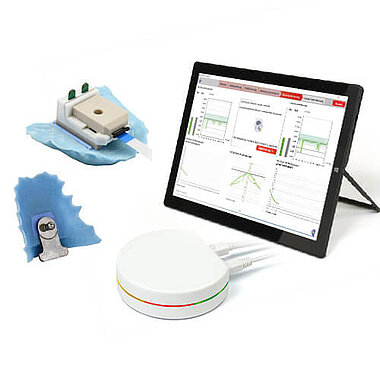

Das patentierte System Centric Guide® 3D ermöglicht eine intuitive und zukunftsweisende Anwendung, die wahlweise analog oder digital erfolgen kann.

Die Unterkieferbewegungen und der zentrische Idealbereich werden in der Centric 3D-Software eindeutig visualisiert und können sofort im Mund in ein analoges oder digitales Bissregistrat überführt werden. Das innovative Konzept ermöglicht eine umfassende Indikation im bezahnten, teil- und unbezahnten Kausystem und damit eine hohe Wirtschaftlichkeit.



digitale bissnahme indikation

Anwendervideo

Technologie

3D-Sensor

Dreidimensionale Erfassung der Unterkieferbewegungen

Centric Guide® 3D ermöglicht die dreidimensionale Erfassung von Unterkieferbewegungen da wo sie stattfinden – im Mund des Patienten. Die patentierte Sensortechnologie darf als Hightech auf kleinstem Raum bezeichnet werden. Insgesamt vier Sensoren sind in dem Kreuzschiebetisch integriert. Zudem kann der Kreuzschiebetisch über ein pneumatisches Stoppersystem in der zentrischen Relation für die Bissnahme geblockt werden. Das sind nur einige Gründe, weshalb der Centric Guide® 3D das wahrscheinlich innovativste, digitale Stützstiftregistrierverfahren der Welt ist.

e-Box

Klares Design trifft Funktion

Schlichtes Weiß kombiniert mit einer mehrfarbigen LED-Leiste, das ist das äußere Erscheinungsbild der e-Box. Über ein Ampelprinzip wird die LED-Leiste zur Statusanzeige.

Im Inneren werden alle Signale der vier Mundsensoren in Echtzeit verarbeitet. 25 mal pro Sekunde werden die Daten der Sensoren an die e-Box übertragen. Diese hohe Datenrate ermöglicht alle Unterkieferbewegungen in Echtzeit in der Software zu visualisieren und ist der Garant für eine hohe Reproduzierbarkeit der späteren Bissnahme.

e box



Statusleiste gelb

Nachdem die e-Box mit dem Tablet PC verbunden ist, leuchtet das LED Band gelb. Damit wird signalisiert, dass eine Verbindung zwischen Tablet PC und e-box hergestellt wurde. Die Centric 3D Software kann gestartet werden.



Statusleiste rot

Registrierung der Unterkieferbewegungen: Im Softwareschritt Bissnahme erfolgt ein Farbwechsel zwischen grün und rot. Rot signalisiert eine unphysiologische Bisslage, d.h. der Unterkiefer befindet sich noch nicht in zentrischer Relation.



Statusleiste grün

Registrierung der Unterkieferbewegungen: Im Softwareschritt Bissnahme erfolgt ein Farbwechsel zwischen grün und rot. Grün signalisiert die gewünschte zentrische Bisslage, d.h. der Unterkiefer befindet sich in zentrischer Relation. Die Bissnahme kann durchgeführt werden.

Software

Intuitiv für eine sichere & einfache Handhabung

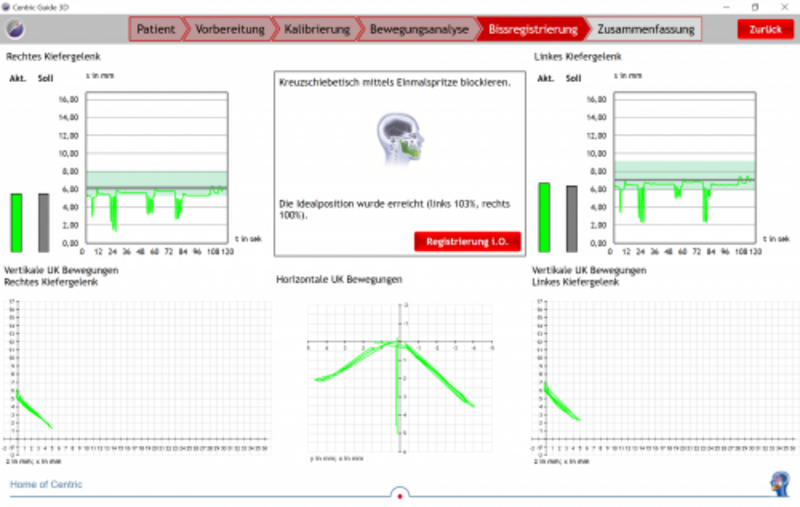

All unsere Erfahrungen aus mehr als zehn Jahren Softwareentwicklung und Anwendung haben wir in die neue Centric 3D-Software einfließen lassen. Das Ergebnis ist eine Software mit klarer Struktur und intuitiver Anwendung – bei der Sie entscheiden wie viele Hinweise Sie für die Anwendung wünschen: Im GUIDEMODUS wird die Anwendung durch viele kurze Videos und Animationen Schritt für Schritt unterstützt. Im EXPERTMODUS sind diese Hinweise auf ein Minimum reduziert.

Unabhängig vom jeweiligen Modus visualisiert die Centric 3D-Software alle Unterkieferbewegungen auf einen Blick und gewährleistet damit eine reproduzierbare digitale Bissnahme in allen Indikationsbereichen.

Vorteile

zukunftsweisend und reproduzierbar

Dank der dreidimensionalen Visualisierung aller Unterkieferbewegungen und des innovativen Stoppersystems ist es für Sie als Anwender/in möglich, die zentrische Relation des Unterkiefers eindeutig zu bestimmen und sofort in ein analoges oder digitales Bissregistrat zu überführen. Mögliche Fehlstellungen des Unterkiefers werden im Artikulator visualisier- und diagnostizierbar.

Das Bissregistrat ist die Basis für alle weiteren Therapieschritte und kann sowohl für die Anfertigung von speziellen Aufbissschienen als auch für die Anfertigung einer neuen prothetischen Versorgung genutzt werden. Dadurch können bissbedingte Nacharbeiten gezielt vermieden werden.

In Untersuchungen konnte nachgewiesen werden, dass eine Bissnahme mit Centric Guide® 3D das Wiederauffinden der zentrischen Relation (inkl. der Wiederherstellung eines funktionellen Gelenkraumes) reproduzierbar ermöglicht.

Ihre Vorteile mit Centric Guide® 3D

CentricGuide3D



  • ein digitales System für alle Indikationsbereiche

  • patentierte Sensortechnlogie zur dreidimensionalen Erfassung der Unterkieferbewegungen in Echtzeit

  • Visualisierung dieser auf einem Tablet PC in verschiendenen Diagrammen, bspw. als Pfeilwinkeldiagramm sowie Ermittlung von Bennett-Winklel und sagittale Gelenkbahnneigung

  • klares und einfaches Handling durch intuitiv bedienbare Software und LED-Statusanzeige im Ampelprinzip bei der Durchführung der Bissnahme

  • garantierte reproduzierbare Bissnahme





Rechnen lohnt sich!

Mit nur 2 Anwendungen pro Monat ist das theratecc Bisskonzept bestehend aus therafaceline® und Centric Guide® 3D bereits wirtschaftlich.

digitale bissnahme rechnung 2023

Termine

Wenn Sie Centric Guide® 3D einmal live erleben und bspw. vorm Kauf näher kennenlernen und vielleicht schon mal ausprobieren wollen, kommen Sie doch einfach zu einem Workshop oder nehmen Sie an einem Onlinekurs teil.

Zur Workshop-Anmeldung

Zur Onlinekurs-Anmeldung

Haben Sie noch Fragen? Dann rufen Sie uns einfach an. Sie erreichen uns unter der +49 (0)371 267912-20.
